- Корпуса из высокопрочного литого алюминия для установки высокочувствительной электроники

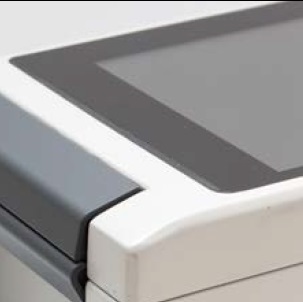

- Встроенные петли со скрытыми винтами
- Глубокая крышка для установки компонентов

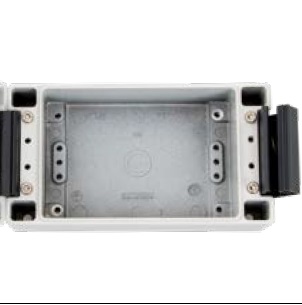

- Прямоугольное расположение винтов в основании и крышке
Корпуса из алюминия серии AluFormPlus
Линейка корпусов AluFormPlus представляет собой усовершенствованный аналог серии AluFormб которая воплотила в себе привлекательный дизайн и прочную, надежную конструкцию. Корпуса изготовлены из высокопрочного литого алюминия, имеют степень защиты IP 66 и прекрасно подходят для применения в условиях повышенной влажности, парообразования и наличия агрессивных жидкостей. Отличительной чертой серии AluFormPlus являются скрытые винты крышки корпуса.

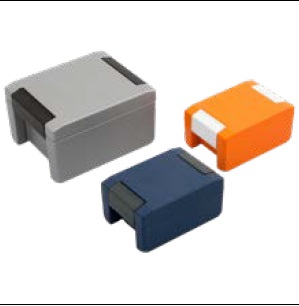

По запросу возможно окрашивание в любой цвет, указанный заказчиком.

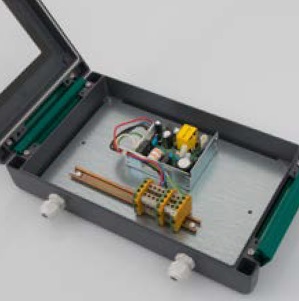

Конструкция корпуса состоит из основания и крышки, которые оснащены крепежами для установки печатных плат. Основание также оснащено крепежом для монтажа DIN-реек. Встроенные, скрытые шарниры крышки являются еще одной характерной чертой серии AluFormPlus и обеспечивают удобный доступ к установленным электронным компонентам.

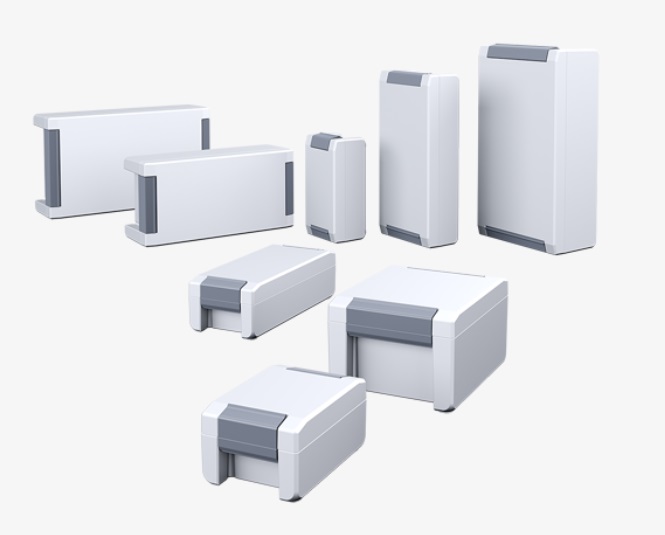

Корпуса опционально доступны в 8 типоразмерах от 86 х 121 х 60 мм до 172 х 299 х 90 мм. Возможна комплектация крепежами для фиксации корпуса на вертикальной поверхности.
DIN EN 1706 AC-AlSi 12 (Fe)
RAL 7035, светло-серый, другие цвета – по запросу
с полиуретановым уплотнителем (PU): от -40°С до +90°С (стандарт)
корпус состоит из крышки , уплотнения, оснащен невыпадающими болтами из нержавеющей стали и основания с болтами заземления.
E66473
IP 67 / IP 69 в соответствии с EN 60529
Скачать опросный лист
Технические данные
| Артикул | Габариты , мм (В х Ш х Г) | Чертеж | Техлист | 3D |
|---|---|---|---|---|
| 64.09 12 06 Аксессуары | 86 x 121 x 60 | |||
| 10.01 64 01 | Монтажная плата | |||
| 10.06 10 47 | DIN-рейка, TS 15 | |||
| 10.06 14 77 | DIN-рейка, TS 35/7,5 | |||
| 64.10 00 01 | Настенное крепление | |||
| 64.09 16 06 Аксессуары | 86 x 159 x 60 | |||
| 10.01 64 02 | Монтажная плата | |||
| 10.06 10 50 | DIN-рейка, TS 15 | |||
| 10.06 14 83 | DIN-рейка, TS 35/7,5 | |||
| 64.10 00 01 | Настенное крепление | |||
| 64.09 20 06 Аксессуары | 86 x 199 x 60 | |||
| 10.01 64 03 | Монтажная плата | |||
| 10.06 10 08 | DIN-рейка, TS 15 | |||
| 10.06 14 72 | DIN-рейка, TS 35/7,5 | |||
| 64.10 00 01 | Настенное крепление | |||
| 64.13 16 09 Аксессуары | 128 x 159 x 90 | |||
| 10.01 64 04 | Монтажная плата | |||
| 10.06 10 50 | DIN-рейка, TS 15 | |||
| 10.06 14 83 | DIN-рейка, TS 35/7,5 | |||
| 64.10 00 02 | Настенное крепление | |||
| 64.13 26 06 Аксессуары | 128 x 259 x 60 | |||
| 10.01 64 05 | Монтажная плата | |||
| 10.06 10 09 | DIN-рейка, TS 15 | |||
| 10.06 14 73 | DIN-рейка, TS 35/7,5 | |||
| 64.10 00 02 | Настенное крепление | |||
| 64.13 26 09 Аксессуары | 128 x 259 x 90 | |||
| 10.01 64 05 | Монтажная плата | |||
| 10.06 10 09 | DIN-рейка, TS 15 | |||
| 10.06 14 73 | DIN-рейка, TS 35/7,5 | |||
| 64.10 00 02 | Настенное крепление | |||
| 64.17 30 06 Аксессуары | 173 x 299 x 60 | |||
| 10.01 64 06 | Монтажная плата | |||
| 10.06 10 51 | DIN-рейка, TS 15 | |||
| 10.06 14 84 | DIN-рейка, TS 35/7,5 | |||
| 64.10 00 03 | Настенное крепление | |||
| 64.17 30 09 Аксессуары | 173 x 299 x 90 | |||
| 10.01 64 06 | Монтажная плата | |||
| 10.06 10 51 | DIN-рейка, TS 15 | |||
| 10.06 14 84 | DIN-рейка, TS 35/7,5 | |||
| 64.10 00 03 | Настенное крепление | |||
