Корпуса из алюминия серии серии AluForm

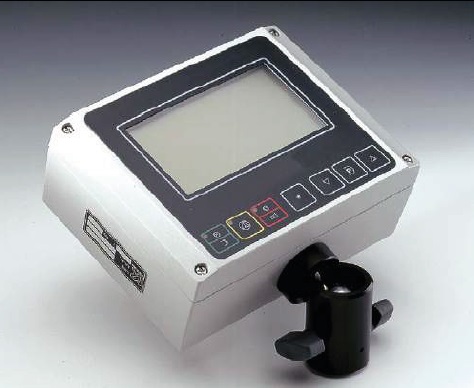

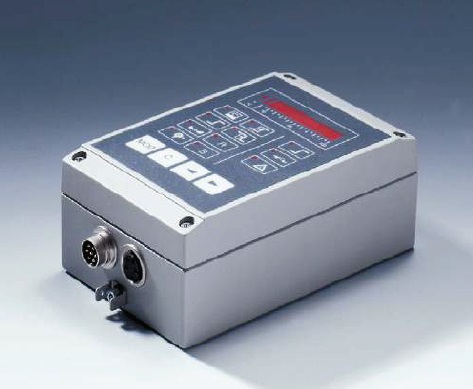

Общепромышленные корпуса из алюминия серии AluForm предназначены для монтажа дисплея и мембранной клавиатуры в переднюю стенку по проекту заказчика. Характерной чертой серии AluForm являются закругленные углы, продуманный дизайн позволяет устанавливать корпуса на видном месте.

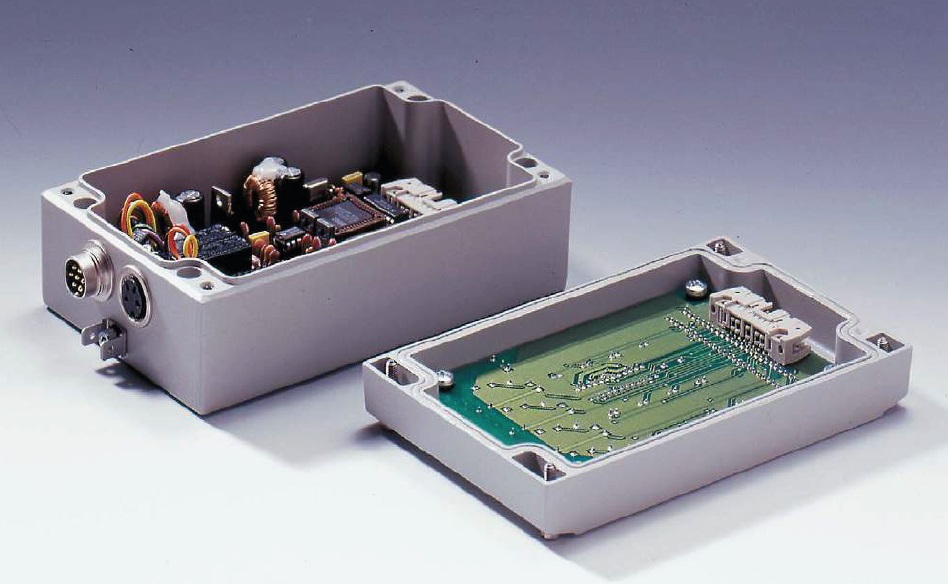

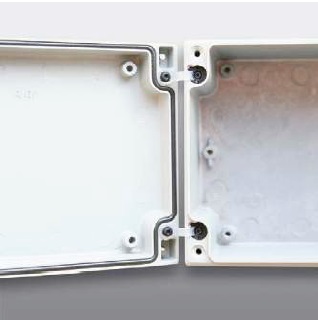

Крышка и основание корпуса оснащены отверстиями с резьбой, что значительно упрощает процесс монтажа печатных плат.

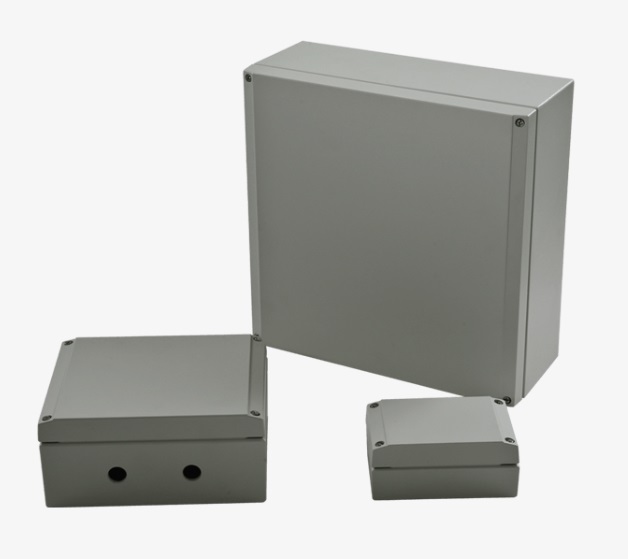

Корпуса серии AluForm опционально доступны в 15 типоразмерах (от 80 х 80 х 81 мм до 280 х 280 х 111 мм), что дает массу возможностей для использования корпуса этой серии. Наиболее часто серия AluFrom применяется для защиты чувствительных приборов измерения и контроля.

Материал:

AC-AlSi 12 (Fe) в соответствии с DIN EN 1706 EN

Цвет:

RAL 7038, агатовый серый, другие цвета – по запросу

Температурный диапазон:

с полиуретановым уплотнителем (PU): от -40°С до +90°С (стандарт)
с хлоропреновым уплотнителем (CR): от -40°С до +100°С
с силиконовым уплотнителем (VMQ): от -60°С до +130°С (по запросу)

Комплект поставки:

корпус состоит из крышки, уплотнения, оснащен невыпадающими болтами +/- из нержавеющей стали и основания с 4 болтами заземления

Сертификаты/ Протоколы Испытаний:

E66473

Степень защиты:

IP 66 в соответствии с EN 60529, более высокая степень защиты – по запросу

Ударная прочность:

7 Дж в соответствии с EN 60079-0

Технические данные

Артикул	Габариты , мм (В х Ш х Г)	Чертеж	Техлист	3D
04.08 08 08 Аксессуары	80 x 80 x 81

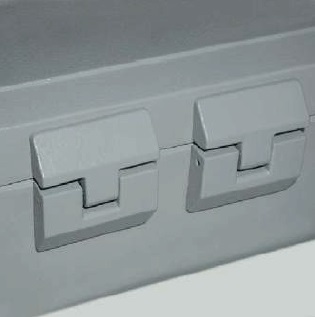

04.00 00 10	Наружные петли, 2 шт.
04.00 00 20	Ремешок для удержания крышки, 2 шт.
04.00 00 80	Наружные крепления, 2 шт.
10.01 10 60	Монтажная плата
10.06 10 03	DIN-рейка TS 15
12.01 80 01	Пломбируемые винты крышки
12.01 90 01	Пломбируемый винт
04.08 12 05 Аксессуары	80 x 120 x 51
04.00 00 10	Наружные петли, 2 шт.
04.00 00 20	Ремешок для удержания крышки, 2 шт.
04.00 00 80	Наружные крепления, 2 шт.
10.01 10 61	Монтажная плата
10.06 10 50	DIN-рейка TS 15
12.01 80 01	Пломбируемые винты крышки
12.01 90 01	Пломбируемый винт
04.08 12 08 Аксессуары	80 x 120 x 81
04.00 00 10	Наружные петли, 2 шт.
04.00 00 20	Ремешок для удерживания крышки, 2 шт.
04.00 00 80	Наружные крепления, 2 шт.
10.01 10 61	Монтажная плата
10.06 10 50	DIN-рейка TS 15
12.01 80 01	Пломбируемые винты крышки
12.01 90 01	Пломбируемый винт
04.10 10 06 Аксессуары	100 x 100 x 61
04.00 00 10	Наружные петли, 2 шт.
04.00 00 20	Ремешок для удерживания крышки, 2 шт.
04.00 01 00	Наружные крепления, 2 шт.
04.30 00 09	Настенное крепление
10.01 10 31	Монтажная плата
10.06 10 07	DIN-рейка, TS 15
10.06 14 71	DIN-рейка, TS 35/7,5
12.01 80 01	Пломбируемые винты крышки
12.01 90 01	Пломбируемый винт
04.10 16 06 Аксессуары	100 x 160 x 61
04.00 00 10	Наружные петли, 2 шт.
04.00 00 20	Ремешок для удерживания крышки, 2 шт.
04.00 01 00	Наружные крепления, 2 шт.
04.30 00 09	Настенное крепление
10.01 10 32	Монтажная плата
10.06 10 08	DIN-рейка, TS 15
10.06 14 72	DIN-рейка, TS 35/7,5
12.01 80 01	Пломбируемые винты крышки
12.01 90 01	Пломбируемый винт
04.10 20 06 Аксессуары	100 x 200 x 61
04.00 00 10	Наружные петли, 2 шт.
04.00 00 20	Ремешок для удерживания крышки, 2 шт.
04.00 01 00	Наружные крепления, 2 шт.
04.30 00 09	Настенное крепление
10.01 10 33	Монтажная плата
10.06 10 09	DIN-рейка, TS 15
10.06 14 73	DIN-рейка, TS 35/7,5
12.01 80 01	Пломбируемые винты крышки
12.01 90 01	Пломбируемый винт
04.12 12 08 Аксессуары	120 x 120 x 81
04.00 00 10	Наружные петли, 2 шт.
04.00 00 20	Ремешок для удерживания крышки, 2 шт.
04.00 01 20	Наружные крепления, 2 шт.
10.01 10 62	Монтажная плата
10.06 10 50	DIN-рейка, TS 15
10.06 14 83	DIN-рейка, TS 35/7,5
12.01 80 01	Пломбируемые винты крышки
12.01 90 01	Пломбируемый винт
04.12 16 08 Аксессуары	120 x 160 x 81
04.00 00 10	Наружные петли, 2 шт.
04.00 00 20	Ремешок для удерживания крышки, 2 шт.
04.00 01 20	Наружные крепления, 2 шт.
10.01 10 63	Монтажная плата
10.06 10 08	DIN-рейка, TS 15
10.06 14 72	DIN-рейка, TS 35/7,5
12.01 80 01	Пломбируемые винты крышки
12.01 90 01	Пломбируемый винт
04.14 14 07 Аксессуары	140 x 140 x 71
04.00 00 10	Наружные петли, 2 шт.
04.00 00 20	Ремешок для удерживания крышки, 2 шт.
04.00 01 40	Наружные крепления, 2 шт.
04.30 00 14	Настенное крепление
10.01 10 34	Монтажная плата
10.06 10 44	DIN-рейка, TS 15
10.06 14 74	DIN-рейка, TS 35/7,5
12.01 80 01	Пломбируемые винты крышки
12.01 90 01	Пломбируемый винт
04.14 18 07 Аксессуары	140 x 180 x 71
04.00 00 10	Наружные петли, 2 шт.
04.00 00 20	Ремешок для удерживания крышки, 2 шт.
04.00 01 40	Наружные крепления, 2 шт.
04.30 00 14	Настенное крепление
10.01 10 35	Монтажная плата
10.06 10 05	DIN-рейка, TS 15
10.06 14 75	DIN-рейка, TS 35/7,5
12.01 80 01	Пломбируемые винты крышки
12.01 90 01	Пломбируемый винт
04.14 22 07 Аксессуары	140 x 220 x 72
04.00 00 10	Наружные петли, 2 шт.
04.00 00 20	Ремешок для удерживания крышки, 2 шт.
04.00 01 40	Наружные крепления, 2 шт.
10.01 10 36	Монтажная плата
10.06 10 46	DIN-рейка, TS 15
10.06 14 76	DIN-рейка, TS 35/7,5
12.01 80 01	Пломбируемые винты крышки
12.01 90 01	Пломбируемый винт
04.15 18 08 Аксессуары	150 x 180 x 81
04.00 00 10	Наружные петли, 2 шт.
04.00 00 20	Ремешок для удерживания крышки, 2 шт.
10.01 10 70	Монтажная плата
10.06 10 05	DIN-рейка, TS 15
10.06 14 75	DIN-рейка, TS 35/7,5
12.01 80 01	Пломбируемые винты крышки
12.01 90 01	Пломбируемый винт
04.16 16 08 Аксессуары	160 x 160 x 81
04.00 00 10	Наружные петли, 2 шт.
04.00 00 20	Ремешок для удерживания крышки, 2 шт.
04.00 01 60	Наружные крепления, 2 шт.
10.01 10 64	Монтажная плата
10.06 10 08	DIN-рейка, TS 15
10.06 14 72	DIN-рейка, TS 35/7,5
12.01 80 01	Пломбируемые винты крышки
12.01 90 01	Пломбируемый винт
04.16 24 08 Аксессуары	160 x 240 x 81
04.00 00 10	Наружные петли, 2 шт.
04.00 00 20	Ремешок для удерживания крышки, 2 шт.
04.00 01 60	Наружные крепления, 2 шт.
10.01 10 65	Монтажная плата
10.06 10 51	DIN-рейка, TS 15
10.06 14 84	DIN-рейка, TS 35/7,5
12.01 80 01	Пломбируемые винты крышки
12.01 90 01	Пломбируемый винт
04.20 20 07 Аксессуары	200 x 200 x 72
04.00 00 10	Наружные петли, 2 шт.
04.00 00 20	Ремешок для удерживания крышки, 2 шт.
04.00 02 00	Наружные крепления, 2 шт.
10.01 10 37	Монтажная плата
10.06 10 09	DIN-рейка, TS 15
10.06 14 73	DIN-рейка, TS 35/7,5
12.01 80 01	Пломбируемые винты крышки
12.01 90 01	Пломбируемый винт
04.20 28 07 Аксессуары	200 x 280 x 72
04.00 00 10	Наружные петли, 2 шт.
04.00 00 20	Ремешок для удерживания крышки, 2 шт.
04.00 02 00	Наружные крепления, 2 шт.
10.01 10 59	Монтажная плата
10.06 10 48	DIN-рейка, TS 15
10.06 14 81	DIN-рейка, TS 35/7,5
12.01 80 01	Пломбируемые винты крышки
12.01 90 01	Пломбируемый винт
04.28 28 11 Аксессуары	280 x 280 x 111
04.00 00 10	Наружные петли, 2 шт.
04.00 00 20	Ремешок для удерживания крышки, 2 шт.
04.00 00 80	Наружные крепления, 2 шт.
10.01 10 71	Монтажная плата
10.06 10 48	DIN-рейка, TS 15
10.06 14 81	DIN-рейка, TS 35/7,5
12.01 80 01	Пломбируемые винты крышки
12.01 90 01	Пломбируемый винт
