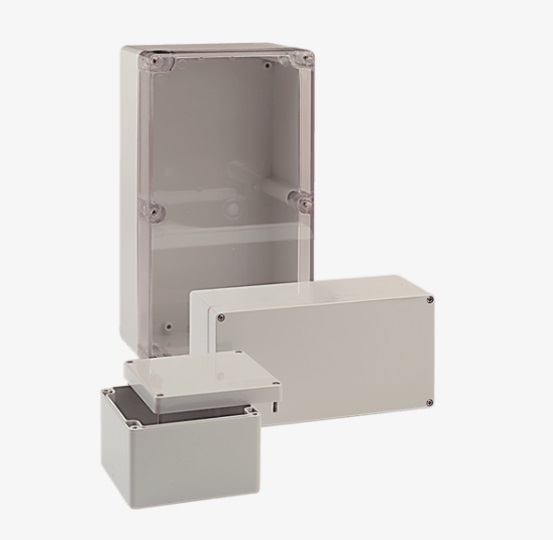

Стандартные корпуса из ABS-пластика
Общепромышленные стандартные корпуса из ABS-пластика имеют универсальную конструкцию, благодаря которой могут применяться практически в любой существующей области производства.
Корпуса этой серии опционально доступны в 25 типоразмерах, имеют степень защиты IP66 и ударную прочность 7 Дж. По запросу возможно изготовление с ЭМС-защитой
ABS-пластик
RAL 7035, светло-серый, окрашивание в другие цвета – по запросу
с хлоропреновым уплотнителем (CR): от -40°С до +60°С
корпус состоит из крышки и основания с уплотнителем, невыпадающими винтами +/- из нержавеющей стали, 2 саморезами для фиксации на поверхности.
UL 94 HB
24 кВ/мм IEC 60243-1
без содержания галогена
ЭМС, с силиконовым уплотнителем
4x1014 Ом, IEC 60093
IP 66 (за исключением артикула 09.08 23 09 со степенью защиты IP 65)
7 Дж в соответствии с ГОСТ 31610.0-2014
полностью изолирован в соответствии с VDE 0100
Технические данные
Артикул | Габариты , мм (В х Ш х Г) | Чертеж | Техлист | 3D |
---|---|---|---|---|
09.05 05 04 Аксессуары | 50 x 52 x 35 | |||
10.01 20 01 | Монтажная плата для установки электро-механических компонентов | |||
10.03 40 01 | Настольное крепление | |||
10.03 70 03 | Резьбовая втулка, M3, 10 шт. | |||
09.05 07 04 Аксессуары | 50 x 65 x 35 | |||
10.01 20 02 | Монтажная плата для установки электро-механических компонентов | |||
10.03 40 01 | Настольное крепление | |||
10.03 70 03 | Резьбовая втулка, M3, 10 шт. | |||
09.08 08 06 Аксессуары | 80 x 82 x 55 | |||
10.01 20 03 | Монтажная плата для установки электро-механических компонентов | |||
10.03 12 01 | Наружные крепления, 4 шт. | |||
10.03 40 01 | Настольное крепление | |||
10.03 70 03 | Резьбовая втулка, M3, 10 шт. | |||
10.06 12 01 | DIN-рейка, TS 15 | |||
12.01 90 01 | Пломбируемый винт | |||
09.08 08 09 Аксессуары | 80 x 82 x 85 | |||
10.01 20 03 | Монтажная плата для установки электро-механических компонентов | |||
10.03 12 01 | Наружные крепления, 4 шт. | |||
10.03 40 01 | Настольное крепление | |||
10.03 70 03 | Резьбовая втулка, M3, 10 шт. | |||
10.06 12 01 | DIN-рейка, TS 15 | |||
12.01 90 01 | Пломбируемый винт | |||
09.08 12 06 Аксессуары | 80 x 120 x 55 | |||
10.01 20 04 | Монтажная плата для установки электро-механических компонентов | |||
10.02 12 01 | Наружные петли, 2 шт. | |||
10.03 12 01 | Наружные крепления, 4 шт. | |||
10.03 40 01 | Настольное крепление | |||
10.03 70 03 | Резьбовая втулка, M3, 10 шт. | |||
10.06 12 02 | DIN-рейка, TS 15 | |||
09.08 12 09 Аксессуары | 80 x 120 x 85 | |||
10.01 20 04 | Монтажная плата для установки электро-механических компонентов | |||
10.02 12 01 | Наружные петли, 2 шт. | |||
10.03 12 01 | Наружные крепления, 4 шт. | |||
10.03 40 01 | Настольное крепление | |||
10.03 70 03 | Резьбовая втулка, M3, 10 шт. | |||
10.06 12 02 | DIN-рейка, TS 15 | |||
09.08 16 06 Аксессуары | 80 x 160 x 55 | |||
10.01 20 05 | Монтажная плата для установки электро-механических компонентов | |||
10.02 12 01 | Наружные петли, 2 шт. | |||
10.03 12 01 | Наружные крепления, 4 шт. | |||
10.03 40 01 | Настольное крепление | |||
10.03 70 03 | Резьбовая втулка, M3, 10 шт. | |||
10.06 12 03 | DIN-рейка, TS 15 | |||
09.08 16 09 Аксессуары | 80 x 160 x 85 | |||
10.01 20 05 | Монтажная плата для установки электро-механических компонентов | |||
10.02 12 01 | Наружные петли, 2 шт. | |||
10.03 12 01 | Наружные крепления, 4 шт. | |||
10.03 40 01 | Настольное крепление | |||
10.03 70 03 | Резьбовая втулка, M3, 10 шт. | |||
10.06 12 03 | DIN-рейка, TS 15 | |||
09.08 23 09 Аксессуары | 80 x 230 x 85 | |||
10.01 20 16 | Монтажная плата для установки электро-механических компонентов | |||
10.02 12 01 | Наружные петли, 2 шт. | |||
10.03 12 01 | Наружные крепления, 4 шт. | |||
10.03 40 01 | Настольное крепление | |||
10.03 70 03 | Резьбовая втулка, M3, 10 шт. | |||
10.06 11 05 | DIN-рейка, TS 15 | |||
09.12 12 06 Аксессуары | 120 x 122 x 55 | |||
10.01 20 06 | Монтажная плата для установки электро-механических компонентов | |||
10.02 12 01 | Наружные петли, 2 шт. | |||
10.03 12 01 | Наружные крепления, 4 шт. | |||
10.03 40 01 | Настольное крепление | |||
10.03 70 03 | Резьбовая втулка, M3, 10 шт. | |||
09.12 12 09 Аксессуары | 120 x 122 x 85 | |||
10.01 20 06 | Монтажная плата для установки электро-механических компонентов | |||
10.02 12 01 | Наружные петли, 2 шт. | |||
10.03 12 01 | Наружные крепления, 4 шт. | |||
10.03 40 01 | Настольное крепление | |||
10.03 70 03 | Резьбовая втулка, M3, 10 шт. | |||
10.06 13 24 | DIN-рейка, TS 35/7,5 | |||
09.12 12 11 Аксессуары | 120 x 122 x 105 | |||
10.01 20 06 | Монтажная плата для установки электро-механических компонентов | |||
10.02 12 01 | Наружные петли, 2 шт. | |||
10.03 12 01 | Наружные крепления, 4 шт. | |||
10.03 40 01 | Настольное крепление | |||
10.03 70 03 | Резьбовая втулка, M3, 10 шт. | |||
10.06 13 24 | DIN-рейка, TS 35/7,5 | |||
09.12 16 09 Аксессуары | 120 x 160 x 90 | |||
10.01 20 07 | Монтажная плата для установки электро-механических компонентов | |||
10.02 12 01 | Наружные петли, 2 шт. | |||
10.03 12 01 | Наружные крепления, 4 шт. | |||
10.03 40 01 | Настольное крепление | |||
10.03 70 03 | Резьбовая втулка, M3, 10 шт. | |||
09.12 16 14 Аксессуары | 120 x 160 x 140 | |||
10.01 20 07 | Монтажная плата для установки электро-механических компонентов | |||
10.02 12 01 | Наружные петли, 2 шт. | |||
10.03 12 01 | Наружные крепления, 4 шт. | |||
10.03 40 01 | Настольное крепление | |||
10.03 70 03 | Резьбовая втулка, M3, 10 шт. | |||
09.12 20 08 Аксессуары | 120 x 200 x 75 | |||
10.01 20 08 | Монтажная плата для установки электро-механических компонентов | |||
10.02 12 01 | Наружные петли, 2 шт. | |||
10.03 12 01 | Наружные крепления, 4 шт. | |||
10.03 40 01 | Настольное крепление | |||
10.03 70 03 | Резьбовая втулка, M3, 10 шт. | |||
10.06 13 26 | DIN-рейка, TS 35/7,5 | |||
09.12 20 09 Аксессуары | 120 x 200 x 90 | |||
10.01 20 08 | Монтажная плата для установки электро-механических компонентов | |||
10.02 12 01 | Наружные петли, 2 шт. | |||
10.03 12 01 | Наружные крепления, 4 шт. | |||
10.03 40 01 | Настольное крепление | |||
10.03 70 03 | Резьбовая втулка, M3, 10 шт. | |||
10.06 13 26 | DIN-рейка, TS 35/7,5 | |||
09.12 24 10 Аксессуары | 120 x 240 x 100 | |||
10.01 20 09 | Монтажная плата для установки электро-механических компонентов | |||
10.02 12 01 | Наружные петли, 2 шт. | |||
10.03 12 01 | Наружные крепления, 4 шт. | |||
10.03 40 01 | Настольное крепление | |||
10.03 70 03 | Резьбовая втулка, M3, 10 шт. | |||
10.06 13 27 | DIN-рейка, TS 35/7,5 | |||
09.15 20 08 Аксессуары | 150 x 200 x 75 | |||
10.01 20 10 | Монтажная плата для установки электро-механических компонентов | |||
10.02 12 01 | Наружные петли, 2 шт. | |||
10.03 12 01 | Наружные крепления, 4 шт. | |||
10.03 40 01 | Настольное крепление | |||
10.03 70 03 | Резьбовая втулка, M3, 10 шт. | |||
10.06 13 28 | DIN-рейка, TS 35/7,5 | |||
09.16 24 09 Аксессуары | 160 x 240 x 90 | |||
10.01 20 11 | Монтажная плата для установки электро-механических компонентов | |||
10.02 12 01 | Наружные петли, 2 шт. | |||
10.03 12 01 | Наружные крепления, 4 шт. | |||
10.03 40 02 | Настольное крепление | |||
10.03 70 03 | Резьбовая втулка, M3, 10 шт. | |||
10.06 13 27 | DIN-рейка, TS 35/7,5 | |||
09.16 24 12 Аксессуары | 160 x 240 x 120 | |||
10.01 20 11 | Монтажная плата для установки электро-механических компонентов | |||
10.02 12 01 | Наружные петли, 2 шт. | |||
10.03 12 01 | Наружные крепления, 4 шт. | |||
10.03 40 02 | Настольное крепление | |||
10.03 70 03 | Резьбовая втулка, M3, 10 шт. | |||
10.06 13 27 | DIN-рейка, TS 35/7,5 | |||
09.16 36 10 Аксессуары | 160 x 360 x 100 | |||
10.01 20 12 | Монтажная плата для установки электро-механических компонентов | |||
10.02 12 01 | Наружные петли, 2 шт. | |||
10.03 12 01 | Наружные крепления, 4 шт. | |||
10.03 40 02 | Настольное крепление | |||
10.03 70 04 | Резьбовая втулка, M3, 10 шт. | |||
10.06 13 29 | DIN-рейка, TS 35/7,5 | |||
09.20 36 15 Аксессуары | 200 x 360 x 150 | |||
10.01 20 13 | Монтажная плата для установки электро-механических компонентов | |||
10.02 12 01 | Наружные петли, 2 шт. | |||
10.03 70 04 | Резьбовая втулка, M3, 10 шт. | |||
10.06 13 30 | DIN-рейка, TS 35/7,5 | |||
09.23 30 09 Аксессуары | 230 x 300 x 85 | |||
10.01 20 14 | Монтажная плата для установки электро-механических компонентов | |||
10.02 12 01 | Наружные петли, 2 шт. | |||
10.03 12 01 | Наружные крепления, 4 шт. | |||
10.03 40 02 | Настольное крепление | |||
10.03 70 03 | Резьбовая втулка, M3, 10 шт. | |||
10.06 13 31 | DIN-рейка, TS 35/7,5 | |||
09.23 30 11 Аксессуары | 230 x 300 x 110 | |||
10.01 20 14 | Монтажная плата для установки электро-механических компонентов | |||
10.02 12 01 | Наружные петли, 2 шт. | |||
10.03 12 01 | Наружные крепления, 4 шт. | |||
10.03 40 02 | Настольное крепление | |||
10.03 70 03 | Резьбовая втулка, M3, 10 шт. | |||
10.06 13 31 | DIN-рейка, TS 35/7,5 | |||
09.40 36 15 Аксессуары | 400 x 360 x 150 | |||
10.01 20 15 | Монтажная плата для установки электро-механических компонентов | |||
10.03 40 02 | Настольное крепление | |||
10.03 70 04 | Резьбовая втулка, M3, 10 шт. | |||
10.06 13 32 | DIN-рейка, TS 35/7,5 |
