- Корпусная система с дверцей на шарнирах

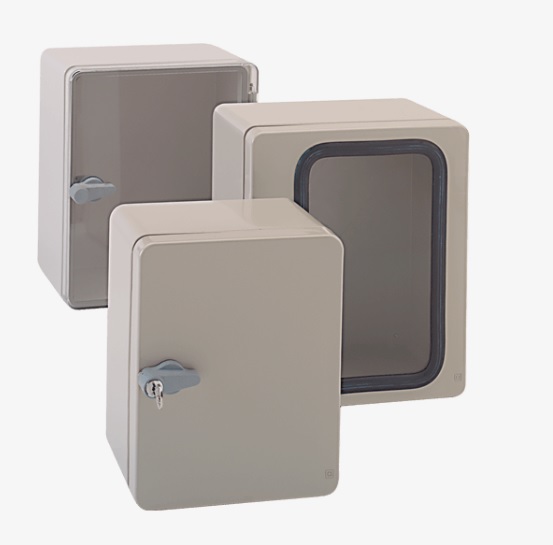

- Доступен как в стандартном исполнении, так и в исполнении со смотровым окном или дверцей из прозрачного ABS-пластика
Распределительные шкафы из ABS-пластика
Малогабаритные распределительные шкафы из ABS-пластика оснащены дверцей на шарнирах и наиболее часто применяются для установки и защиты контрольно-измерительных приборов от агрессивных условий на производстве. Возможно исполнение в двух вариантах: стандартном – с непрозрачной крышкой/дверцей и по запросу – со смотровым окном или прозрачной крышкой/дверцей.
Распределительные шкафы имеют степень защиты IP 65 и ударную прочность 7 Дж, подходят для применения при температурном диапазоне от -40°С до +60°С – это означает, что данная серия корпусов прекрасно подходит для применения не только в помещении, но и на открытом воздухе.
По запросу возможно оснащение замком.
ABS-пластик
RAL 7035, светло-серый, окрашивание в другие цвета – по запросу
-40°С до +60°С
корпус состоит из крышки и основания, вставки для фиксации внутренних компонентов, замок в комплект не входит поставляется отдельно
UL 94 HB
24 кВ/мм IEC 60243-1
без содержания галогена
4x1014 Ом, IEC 60093
IP 65
7 Дж в соответствии с ГОСТ 31610.0-2014
полностью изолирован в соответствии с VDE 0100
Скачать опросный лист
Технические данные
| Артикул | Габариты , мм (В х Ш х Г) | Чертеж | Техлист | 3D |
|---|---|---|---|---|
| 21.20 25 90 Аксессуары | 200 x 250 x 150 | |||
| 10.01 12 05 | Монтажная плата | |||
| 10.01 31 01 | Передняя панель | |||
| 10.03 10 10 | Наружные крепления, 4 шт. | |||
| 10.03 90 02 | Заглушка | |||
| 10.04 70 03 | Торцевой ключ, трехгранный 8 мм | |||
| 10.04 70 04 | Торцевой ключ, четырехгранный, 8 мм | |||
| 21.62 00 01 | Замок со стандартной ручкой | |||
| 21.62 00 02 | Замок, стандартная ручка с фиксатором | |||
| 21.62 00 03 | Замок, трехгранный, 8 мм | |||
| 21.62 00 04 | Замок, четырехгранный, 8 мм, 2 шт. | |||
| 21.25 30 90 Аксессуары | 250 x 300 x 170 | |||
| 10.01 12 06 | Монтажная плата | |||
| 10.01 31 02 | Передняя панель | |||
| 10.03 10 10 | Наружные крепления, 4 шт. | |||
| 10.03 90 02 | Заглушка | |||
| 10.04 70 03 | Торцевой ключ, трехгранный 8 мм | |||
| 10.04 70 04 | Торцевой ключ, четырехгранный, 8 мм | |||
| 21.62 00 01 | Замок со стандартной ручкой | |||
| 21.62 00 02 | Замок, стандартная ручка с фиксатором | |||
| 21.62 00 03 | Замок, трехгранный, 8 мм | |||
| 21.62 00 04 | Замок, четырехгранный, 8 мм, 2 шт. | |||
| 22.20 25 90 Аксессуары | 200 x 250 x 150 | |||
| 10.01 12 05 | Монтажная плата | |||
| 10.01 31 01 | Передняя панель | |||
| 10.03 10 10 | Наружные крепления, 4 шт. | |||
| 10.03 90 02 | Заглушка | |||
| 10.04 70 03 | Торцевой ключ, трехгранный 8 мм | |||
| 10.04 70 04 | Торцевой ключ, четырехгранный, 8 мм | |||
| 21.62 00 01 | Замок со стандартной ручкой | |||
| 21.62 00 02 | Замок, стандартная ручка с фиксатором | |||
| 21.62 00 03 | Замок, трехгранный, 8 мм | |||
| 21.62 00 04 | Замок, четырехгранный, 8 мм, 2 шт. | |||
| 22.25 30 90 Аксессуары | 250 x 300 x 170 | |||
| 10.01 12 06 | Монтажная плата | |||
| 10.01 31 02 | Передняя панель | |||
| 10.03 10 10 | Наружные крепления, 4 шт. | |||
| 10.03 90 02 | Заглушка | |||
| 10.04 70 03 | Торцевой ключ, трехгранный 8 мм | |||
| 10.04 70 04 | Торцевой ключ, четырехгранный, 8 мм | |||
| 21.62 00 01 | Замок со стандартной ручкой | |||
| 21.62 00 02 | Замок, стандартная ручка с фиксатором | |||
| 21.62 00 03 | Замок, трехгранный, 8 мм | |||
| 21.62 00 04 | Замок, четырехгранный, 8 мм, 2 шт. | |||
