- Корпуса из армированного стекловолокном полиэстера, подходят для применения во всех производственных областях
- Возможна установка комплектующих на 2 или 3 уровнях
- Комбинирование с несколькими корпусами под фланец

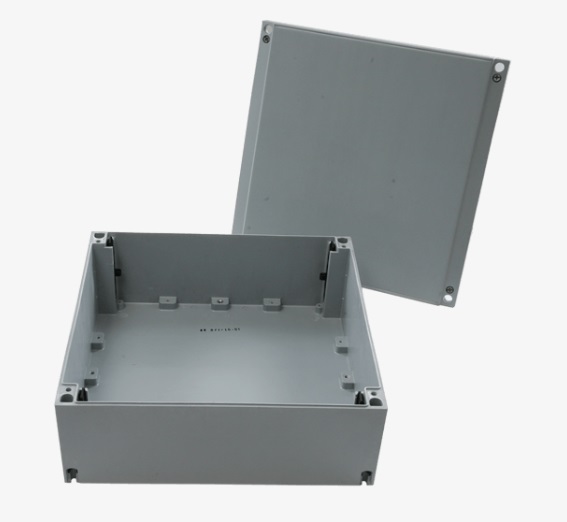

Корпуса из полиэстера серии CombiBox
Зачастую наши заказчики сталкиваются с проблемой нехватки места внутри корпуса для установки всех необходимых компонентов. И наиболее рациональным решением этой проблемы является использование корпусов из полиэстера серии CombiBox, которые позволяют расположить клеммы и переключающие компоненты на 2 или даже на 3 уровнях.
Серия CombiBox опционально доступна в 3 типоразмерах: 177 х 177 х 145 мм, 177 х 360 х 145 мм и 360 х 360 х 145 мм. Конструкция предусматривает возможность фиксации на вертикальной поверхности.
армированный стекловолокном термореактивный полиэстер
RAL 7000, cерая белка, другие цвета – по запросу
с полиуретановым уплотнителем (PU): от -40°С до +90°С (стандарт)
с хлоропреновым уплотнителем (CR): от -40°С до +100°С
с силиконовым уплотнителем (VMQ): от -60°С до +130°С (по запросу)
корпус состоит из основания и крышки с винтами, опорные кронштейны для настройки высоты рамы и монтажных плат.
самозатухающий, UL 94 V-0
18 кВ/мм IEC 60243-1
без содержания галогена
>1012 Ом IEC 60093
IP 66
полностью изолирован в соответствии с VDE 0100
Скачать опросный лист
Технические данные
| Артикул | Габариты , мм (В х Ш х Г) | Чертеж | Техлист | 3D |
|---|---|---|---|---|
| 02.01 22 15 Аксессуары | 177 x 177 x 145 | |||
| 02.01 99 01 | Соединительный фланец | |||
| 02.01 99 02 | Монтажная рама | |||
| 02.01 99 06 | Ремешок для удерживания крышки, 2 шт. | |||
| 02.01 99 10 | Монтажная плата | |||
| 10.06 14 86 | DIN-рейка, TS 35/7,5 | |||
| 10.06 14 87 | DIN-рейка, TS 35/7,5 | |||
| 02.01 24 15 Аксессуары | 360 x 177 x 145 | |||
| 02.01 99 01 | Соединительный фланец | |||
| 02.01 99 03 | Монтажная рама | |||
| 02.01 99 06 | Ремешок для удерживания крышки, 2 шт. | |||
| 02.01 99 11 | Монтажная плата | |||
| 10.06 14 85 | DIN-рейка, TS 35/7,5 | |||
| 10.06 14 86 | DIN-рейка, TS 35/7,5 | |||
| 10.06 14 87 | DIN-рейка, TS 35/7,5 | |||
| 10.06 14 88 | DIN-рейка, TS 35/7,5 | |||
| 02.01 44 15 Аксессуары | 360 x 360 x 145 | |||
| 02.01 99 01 | Соединительный фланец | |||
| 02.01 99 04 | Монтажная рама | |||
| 02.01 99 06 | Ремешок для удерживания крышки, 2 шт. | |||
| 02.01 99 12 | Монтажная плата | |||
| 10.06 14 88 | DIN-рейка, TS 35/7,5 | |||
| 02.02 22 15 Аксессуары | 177 x 177 x 145 | |||
| 02.01 99 01 | Соединительный фланец | |||
| 02.01 99 02 | Монтажная рама | |||
| 02.01 99 06 | Ремешок для удерживания крышки, 2 шт. | |||
| 02.01 99 10 | Монтажная плата | |||
| 10.06 14 86 | DIN-рейка, TS 35/7,5 | |||
| 10.06 14 87 | DIN-рейка, TS 35/7,5 | |||
| 02.02 24 15 Аксессуары | 360 x 177 x 145 | |||
| 02.01 99 01 | Соединительный фланец | |||
| 02.01 99 03 | Монтажная рама | |||
| 02.01 99 06 | Ремешок для удерживания крышки, 2 шт. | |||
| 02.01 99 11 | Монтажная плата | |||
| 10.06 14 85 | DIN-рейка, TS 35/7,5 | |||
| 10.06 14 86 | DIN-рейка, TS 35/7,5 | |||
| 10.06 14 87 | DIN-рейка, TS 35/7,5 | |||
| 10.06 14 88 | DIN-рейка, TS 35/7,5 | |||
| 02.02 44 15 Аксессуары | 360 x 360 x 145 | |||
| 02.01 99 01 | Соединительный фланец | |||
| 02.01 99 04 | Монтажная рама | |||
| 02.01 99 06 | Ремешок для удерживания крышки, 2 шт. | |||
| 02.01 99 12 | Монтажная плата | |||
| 10.06 14 88 | DIN-рейка, TS 35/7,5 | |||
