Корпуса из полиэстера с фланцем

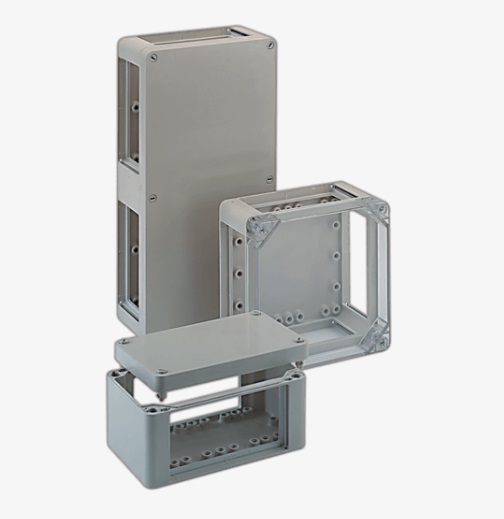

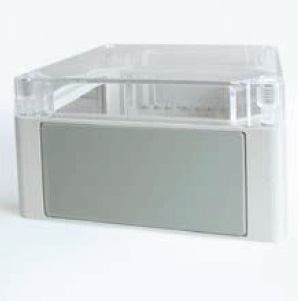

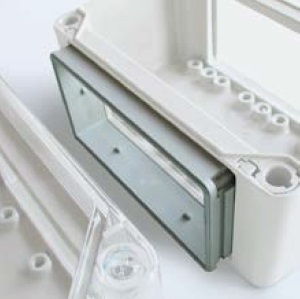

Универсальная конструкция с фланцем (возможна установка от 2 до 6 фланцев) позволяет комбинировать несколько корпусов этой серии. Фланцевые отверстия могут быть закрытыми и/или комбинированными в зависимости от области применения корпуса и требований заказчика. Корпуса из полиэстера с фланцем опционально доступны с прозрачной крышкой, которая крепится к основанию при помощи винтов.

Данный вид корпусов наиболее часто применятся в автомобильной промышленности для установки чувствительного электрооборудования.

Материал:

армированный стекловолокном реактоплатичный полиэстер

Цвет:

RAL 7032, галечный серый

Температурный диапазон:

с полиуретановым уплотнителем (PU): от -40°С до +90°С (стандарт)
с хлоропреновым уплотнителем (CR): от -40°С до +100°С
с силиконовым уплотнителем (VMQ): от -60°С до +130°С (по запросу)

Комплект поставки:

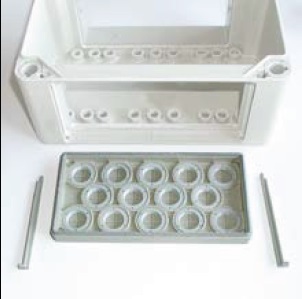

корпус состоит из крышки, уплотнителя, пластиковых замков, основания с отверстиями под фланец (фланцевые пластины заказываются отдельно) и комплекта резьбовых втулок.

Горючесть:

самозатухающий, UL 94 V-0

Диэлектрическая прочность:

24 кВ/мм IEC 60243-1

Наличие токсических веществ:

без содержания галогена

Поверхностное сопротивление:

10¹²Ом IEC 60093

Степень защиты:

IP 65

Ударная прочность:

7 Дж в соответствии с ГОСТ 31610.0-2014

Электроизоляция:

полностью изолирован в соответствии с VDE 0100

Технические данные

Артикул	Габариты , мм (В х Ш х Г)	Чертеж	Техлист	3D
14.01 00 00 Аксессуары	170 x 270 x 136
10.03 11 02	Наружные крепления, 4 шт.
10.03 50 02	Резьбовая втулка, 10 шт.
10.05 14 02	Силиконовый уплотнитель для фланца
10.05 14 03	Силиконовый уплотнитель для соединительного фланца
10.05 15 01	Силиконовый уплотнитель
10.06 17 21	DIN-рейка, TS 35/7,5
10.06 21 01	Шина заземления
14.00 00 11	Монтажная плата
14.00 00 20	Глухой фланец
14.00 00 21	Резьбовой фланец (11 x PG 16)
14.00 00 22	Резьбовой фланец (14 x PG 13,5)
14.00 00 23	Резьбовой фланец (4 x PG 16, 2 x PG 21, 1 x PG 29)
14.00 00 25	Соединительный фланец

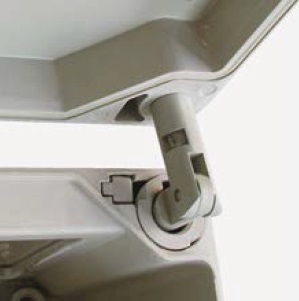

14.00 00 26	Внутренние шарниры, 2 шт.
14.00 00 27	Передняя панель
14.00 00 30	Резьбовой фланец (17 x PG 11)
14.01 00 01 Аксессуары	170 x 270 x 150
10.03 11 02	Наружные крепления, 4 шт.
10.03 50 02	Резьбовая втулка, 10 шт.
10.05 14 02	Силиконовый уплотнитель для фланца
10.05 14 03	Силиконовый уплотнитель для соединительного фланца
10.06 17 21	DIN-рейка, TS 35/7,5
10.06 21 01	Шина заземления
14.00 00 11	Монтажная плата
14.00 00 20	Глухой фланец
14.00 00 21	Резьбовой фланец (11 x PG 16)
14.00 00 22	Резьбовой фланец (14 x PG 13,5)
14.00 00 23	Резьбовой фланец (4 x PG 16, 2 x PG 21, 1 x PG 29)
14.00 00 25	Соединительный фланец
14.00 00 26	Внутренние шарниры, 2 шт.
14.00 00 27	Передняя панель
14.00 00 30	Резьбовой фланец (17 x PG 11)
14.02 00 00 Аксессуары	270 x 270 x 136
10.03 11 02	Наружные крепления, 4 шт.
10.03 50 02	Резьбовая втулка, 10 шт.
10.05 14 02	Силиконовый уплотнитель для фланца
10.05 14 03	Силиконовый уплотнитель для соединительного фланца
10.05 15 02	Силиконовый уплотнитель
10.06 17 22	DIN-рейка, TS 35/7,5
10.06 21 01	Шина заземления
14.00 00 12	Монтажная плата
14.00 00 20	Глухой фланец
14.00 00 21	Резьбовой фланец (11 x PG 16)
14.00 00 22	Резьбовой фланец (14 x PG 13,5)
14.00 00 23	Резьбовой фланец (4 x PG 16, 2 x PG 21, 1 x PG 29)
14.00 00 25	Соединительный фланец
14.00 00 26	Внутренние шарниры, 2 шт.
14.00 00 28	Передняя панель
14.00 00 30	Резьбовой фланец (17 x PG 11)
14.02 00 01 Аксессуары	270 x 270 x 150
10.03 11 02	Наружные крепления, 4 шт.
10.03 50 02	Резьбовая втулка, 10 шт.
10.05 14 02	Силиконовый уплотнитель для фланца
10.05 14 03	Силиконовый уплотнитель для соединительного фланца
10.05 15 02	Силиконовый уплотнитель
10.06 17 22	DIN-рейка, TS 35/7,5
10.06 21 01	Шина заземления
14.00 00 12	Монтажная плата
14.00 00 20	Глухой фланец
14.00 00 21	Резьбовой фланец (11 x PG 16)
14.00 00 22	Резьбовой фланец (14 x PG 13,5)
14.00 00 23	Резьбовой фланец (4 x PG 16, 2 x PG 21, 1 x PG 29)
14.00 00 25	Соединительный фланец
14.00 00 26	Внутренние шарниры, 2 шт.
14.00 00 28	Передняя панель
14.00 00 30	Резьбовой фланец (17 x PG 11)
14.03 00 00 Аксессуары	270 x 541 x 136
10.03 11 02	Наружные крепления, 4 шт.
10.03 50 02	Резьбовая втулка, 10 шт.
10.05 14 02	Силиконовый уплотнитель для фланца
10.05 14 03	Силиконовый уплотнитель для соединительного фланца
10.05 15 03	Силиконовый уплотнитель
10.06 17 23	DIN-рейка, TS 35/7,5
10.06 21 02	Шина заземления
14.00 00 13	Монтажная плата
14.00 00 20	Глухой фланец
14.00 00 21	Резьбовой фланец (11 x PG 16)
14.00 00 22	Резьбовой фланец (14 x PG 13,5)
14.00 00 23	Резьбовой фланец (4 x PG 16, 2 x PG 21, 1 x PG 29)
14.00 00 25	Соединительный фланец
14.00 00 26	Внутренние шарниры, 2 шт.
14.00 00 29	Передняя панель
14.00 00 30	Резьбовой фланец (17 x PG 11)
14.03 00 01 Аксессуары	270 x 540 x 150
10.03 11 02	Наружные крепления, 4 шт.
10.03 50 02	Резьбовая втулка, 10 шт.
10.05 14 02	Силиконовый уплотнитель для фланца
10.05 14 03	Силиконовый уплотнитель для соединительного фланца
10.05 15 03	Силиконовый уплотнитель
10.06 17 23	DIN-рейка, TS 35/7,5
10.06 21 02	Шина заземления
14.00 00 13	Монтажная плата
14.00 00 20	Глухой фланец
14.00 00 21	Резьбовой фланец (11 x PG 16)
14.00 00 22	Резьбовой фланец (14 x PG 13,5)
14.00 00 23	Резьбовой фланец (4 x PG 16, 2 x PG 21, 1 x PG 29)
14.00 00 25	Соединительный фланец
14.00 00 26	Внутренние шарниры, 2 шт.
14.00 00 29	Передняя панель
14.00 00 30	Резьбовой фланец (17 x PG 11)
