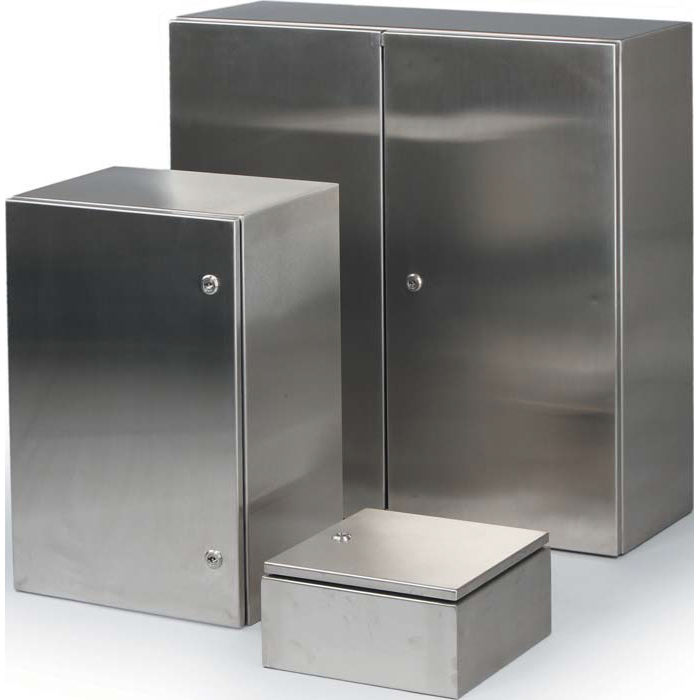

Взрывозащищенные шкафы из нержавеющей стали серии IGS

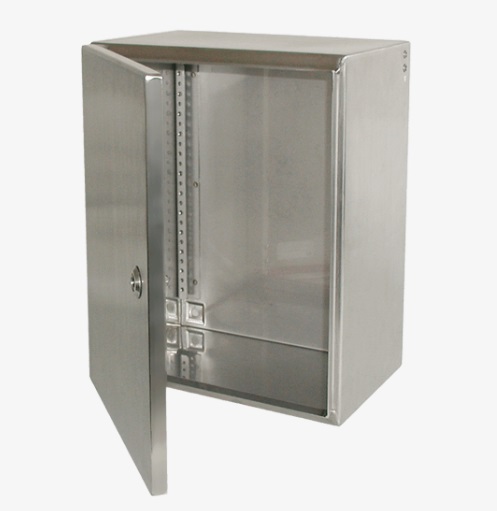

Взрывозащищенные шкафы из нержавеющей стали серии IGS с дверцей на внутренних шарнирах изготовлены из высокопрочного материала 1.4301/304 или 1.4404\316L и обеспечивают эффективную защиту внутренних компонентов от негативного влияния агрессивных условий на производстве.
Дверца корпуса также оснащена замком с двойной бородкой, позволяющим при необходимости быстро открыть корпус и получить беспрепятственный доступ к установленным внутри корпуса компонентам.
Уплотнение из силикона позволяет использовать корпус при температурном диапазоне от -60°С до +90°С.
Конструкция нижней секции обеспечивает возможность быстрой и удобной установки DIN-реек и монтажных плат.
34.ХХ ХХ ХХ – только для заказов пустого корпуса без указания вида взрывозащиты
35.ХХ ХХ ХХ – только для заказа клеммной коробки или поста управления с видом взрывозащиты Ex e
36.ХХ ХХ ХХ – только для заказа клеммной коробки или поста управления с видом взрывозащиты Ex ia
Нержавеющая сталь 1.25 мм или 1.5 мм; 14301/304, 1.4404/316L по запросу
от -60°С до +90°С
Пустой корпус: с уплотнением из силикона и внешним заземлением. Клеммная коробка в сборе: комплектация уплотнением из силикона, пластиной заземления, несущей шиной, внутренним заземлением, кабельными вводами; возможна дополнительная обработка корпуса. Монтажный комплект заказывается отдельно.
1 Ex e IIC T6 / T5 / T4 Gb X
1 Ex e d IIC T6 / T5 / T4 Gb X
1 Ex e [ia] IIC T6 / T5 / T4 Gb X
1 Ex ia IIC T6 / T5 / T4 Gb X
1 Ex e d mb ia [ia] T6 / T65 / T4 Gb X
Ex tb IIIC T85°C / T100°C / T135°C Db X
ЭМС
Шлифовка, зернистость 240
ТР ТС: TC Ru C-DE.AA87.B.00971 Открыть файл
PTB 00 ATEX 1101U Открыть файл
IECEx PTB 07.0059U Открыть файл
IP66
7 Дж в соответствии с ГОСТ 31610.0-2014
Технические данные
Артикул | Габариты , мм (В х Ш х Г) | Чертеж | Техлист | 3D |
---|---|---|---|---|
34.00 22 09 Аксессуары | 250 x 200 x 97 | |||
10.01 10 66 | Монтажная плата | |||
10.06 14 37 | DIN-рейка, TS 35/7,5 | |||
12.05 43 04 | Шина заземления | |||
37.10 50 00 | Наружные крепления, 4 шт. | |||
37.99 00 01 | Монтажный комплект для креплений | |||
34.00 22 15 Аксессуары | 250 x 200 x 157 | |||
10.01 10 66 | Монтажная плата | |||
10.06 14 37 | DIN-рейка, TS 35/7,5 | |||
12.05 43 04 | Шина заземления | |||
37.10 50 00 | Наружные крепления, 4 шт. | |||
37.99 00 01 | Монтажный комплект для креплений | |||
34.00 32 09 Аксессуары | 250 x 350 x 97 | |||
10.01 10 67 | Монтажная плата | |||
10.06 14 25 | DIN-рейка, TS 35/7,5 | |||
37.10 50 00 | Наружные крепления, 4 шт. | |||
37.99 00 01 | Монтажный комплект для креплений | |||
34.00 33 16 Аксессуары | 300 x 300 x 167 | |||
10.01 10 44 | Монтажная плата | |||
10.06 14 36 | DIN-рейка, TS 35/7,5 | |||
12.05 43 07 | Шина заземления | |||
37.10 50 00 | Наружные крепления, 4 шт. | |||
37.99 00 01 | Монтажный комплект для креплений | |||
34.00 44 16 Аксессуары | 380 x 380 x 167 | |||
10.01 10 45 | Монтажная плата | |||
10.06 14 39 | DIN-рейка, TS 35/7,5 | |||
12.05 43 12 | Шина заземления | |||
37.10 50 00 | Наружные крепления, 4 шт. | |||
37.99 00 01 | Монтажный комплект для креплений | |||
34.00 44 21 Аксессуары | 380 x 380 x 217 | |||
10.01 10 45 | Монтажная плата | |||
10.06 14 39 | DIN-рейка, TS 35/7,5 | |||
12.05 43 12 | Шина заземления | |||
37.10 50 00 | Наружные крепления, 4 шт. | |||
37.99 00 01 | Монтажный комплект для креплений | |||
34.00 53 16 Аксессуары | 300 x 500 x 167 | |||
10.01 10 57 | Монтажная плата | |||
10.06 14 40 | DIN-рейка, TS 35/7,5 | |||
12.05 43 16 | Шина заземления | |||
37.10 50 00 | Наружные крепления, 4 шт. | |||
37.99 00 01 | Монтажный комплект для креплений | |||
34.00 63 16 Аксессуары | 300 x 600 x 167 | |||
10.01 10 68 | Монтажная плата | |||
10.06 14 42 | DIN-рейка, TS 35/7,5 | |||
12.05 43 17 | Шина заземления | |||
37.10 50 00 | Наружные крепления, 4 шт. | |||
37.99 00 01 | Монтажный комплект для креплений | |||
34.00 64 21 Аксессуары | 380 x 600 x 217 | |||
10.01 10 69 | Монтажная плата | |||
10.06 14 40 | DIN-рейка, TS 35/7,5 | |||
12.05 43 17 | Шина заземления | |||
37.10 50 00 | Наружные крепления, 4 шт. | |||
37.99 00 01 | Монтажный комплект для креплений | |||
34.00 99 99 | по запросу | |||
35.00 22 09 Аксессуары | 250 x 200 x 97 | |||
10.01 10 66 | Монтажная плата | |||
10.06 14 37 | DIN-рейка, TS 35/7,5 | |||
12.05 43 04 | Шина заземления | |||
37.10 50 00 | Наружные крепления, 4 шт. | |||
37.99 00 01 | Монтажный комплект для креплений | |||
35.00 22 15 Аксессуары | 250 x 200 x 157 | |||
10.01 10 66 | Монтажная плата | |||
10.06 14 37 | DIN-рейка, TS 35/7,5 | |||
12.05 43 04 | Шина заземления | |||
37.10 50 00 | Наружные крепления, 4 шт. | |||
37.99 00 01 | Монтажный комплект для креплений | |||
35.00 32 09 Аксессуары | 250 x 350 x 97 | |||
10.01 10 67 | Монтажная плата | |||
10.06 14 25 | DIN-рейка, TS 35/7,5 | |||
37.10 50 00 | Наружные крепления, 4 шт. | |||
37.99 00 01 | Монтажный комплект для креплений | |||
35.00 33 16 Аксессуары | 300 x 300 x 167 | |||
10.01 10 44 | Монтажная плата | |||
10.06 14 36 | DIN-рейка, TS 35/7,5 | |||
12.05 43 07 | Шина заземления | |||
37.10 50 00 | Наружные крепления, 4 шт. | |||
37.99 00 01 | Монтажный комплект для креплений | |||
35.00 44 16 Аксессуары | 380 x 380 x 167 | |||
10.01 10 45 | Монтажная плата | |||
10.06 14 39 | DIN-рейка, TS 35/7,5 | |||
12.05 43 12 | Шина заземления | |||
37.10 50 00 | Наружные крепления, 4 шт. | |||
37.99 00 01 | Монтажный комплект для креплений | |||
35.00 44 21 Аксессуары | 380 x 380 x 217 | |||
10.01 10 45 | Монтажная плата | |||
10.06 14 39 | DIN-рейка, TS 35/7,5 | |||
12.05 43 12 | Шина заземления | |||
37.10 50 00 | Наружные крепления, 4 шт. | |||
37.99 00 01 | Монтажный комплект для креплений | |||
35.00 53 16 Аксессуары | 300 x 500 x 167 | |||
10.01 10 57 | Монтажная плата | |||
10.06 14 40 | DIN-рейка, TS 35/7,5 | |||
12.05 43 16 | Шина заземления | |||
37.10 50 00 | Наружные крепления, 4 шт. | |||
37.99 00 01 | Монтажный комплект для креплений | |||
35.00 63 16 Аксессуары | 300 x 600 x 167 | |||
10.01 10 68 | Монтажная плата | |||
10.06 14 42 | DIN-рейка, TS 35/7,5 | |||
12.05 43 17 | Шина заземления | |||
37.10 50 00 | Наружные крепления, 4 шт. | |||
37.99 00 01 | Монтажный комплект для креплений | |||
35.00 64 21 Аксессуары | 380 x 600 x 217 | |||
10.01 10 69 | Монтажная плата | |||
10.06 14 40 | DIN-рейка, TS 35/7,5 | |||
12.05 43 17 | Шина заземления | |||
37.10 50 00 | Наружные крепления, 4 шт. | |||
37.99 00 01 | Монтажный комплект для креплений | |||
35.00 99 99 | по запросу | |||
36.00 22 09 Аксессуары | 250 x 200 x 97 | |||
10.01 10 66 | Монтажная плата | |||
10.06 14 37 | DIN-рейка, TS 35/7,5 | |||
12.05 43 04 | Шина заземления | |||
37.10 50 00 | Наружные крепления, 4 шт. | |||
37.99 00 01 | Монтажный комплект для креплений | |||
36.00 22 15 Аксессуары | 250 x 200 x 157 | |||
10.01 10 66 | Монтажная плата | |||
10.06 14 37 | DIN-рейка, TS 35/7,5 | |||
12.05 43 04 | Шина заземления | |||
37.10 50 00 | Наружные крепления, 4 шт. | |||
37.99 00 01 | Монтажный комплект для креплений | |||
36.00 32 09 Аксессуары | 250 x 350 x 97 | |||
10.01 10 67 | Монтажная плата | |||
10.06 14 25 | DIN-рейка, TS 35/7,5 | |||
37.10 50 00 | Наружные крепления, 4 шт. | |||
37.99 00 01 | Монтажный комплект для креплений | |||
36.00 33 16 Аксессуары | 300 x 300 x 167 | |||
10.01 10 44 | Монтажная плата | |||
10.06 14 36 | DIN-рейка, TS 35/7,5 | |||
12.05 43 07 | Шина заземления | |||
37.10 50 00 | Наружные крепления, 4 шт. | |||
37.99 00 01 | Монтажный комплект для креплений | |||
36.00 44 16 Аксессуары | 380 x 380 x 167 | |||
10.01 10 45 | Монтажная плата | |||
10.06 14 39 | DIN-рейка, TS 35/7,5 | |||
12.05 43 12 | Шина заземления | |||
37.10 50 00 | Наружные крепления, 4 шт. | |||
37.99 00 01 | Монтажный комплект для креплений | |||
36.00 44 21 Аксессуары | 380 x 380 x 217 | |||
10.01 10 45 | Монтажная плата | |||
10.06 14 39 | DIN-рейка, TS 35/7,5 | |||
12.05 43 12 | Шина заземления | |||
37.10 50 00 | Наружные крепления, 4 шт. | |||
37.99 00 01 | Монтажный комплект для креплений | |||
36.00 53 16 Аксессуары | 300 x 500 x 167 | |||
10.01 10 57 | Монтажная плата | |||
10.06 14 40 | DIN-рейка, TS 35/7,5 | |||
12.05 43 16 | Шина заземления | |||
37.10 50 00 | Наружные крепления, 4 шт. | |||
37.99 00 01 | Монтажный комплект для креплений | |||
36.00 63 16 Аксессуары | 300 x 600 x 167 | |||
10.01 10 68 | Монтажная плата | |||
10.06 14 42 | DIN-рейка, TS 35/7,5 | |||
12.05 43 17 | Шина заземления | |||
37.10 50 00 | Наружные крепления, 4 шт. | |||
37.99 00 01 | Монтажный комплект для креплений | |||
36.00 64 21 Аксессуары | 380 x 600 x 217 | |||
10.01 10 69 | Монтажная плата | |||
10.06 14 40 | DIN-рейка, TS 35/7,5 | |||
12.05 43 17 | Шина заземления | |||
37.10 50 00 | Наружные крепления, 4 шт. | |||
37.99 00 01 | Монтажный комплект для креплений | |||
36.00 99 99 | по запросу |
