Корпуса для электронных приборов серии Wavetronic
Настольные корпуса серии Wavetronic наиболее часто применяются для установки и защиты высокочувствительной электроники, например, контрольно-измерительных приборов и компьютерных систем.
Корпуса изготовлены из высокопрочного алюминия и обеспечивают наиболее оптимальную и эффективную защиту оборудования от негативного влияния электромагнитных волн и импульсов.

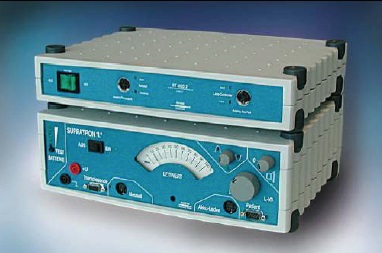

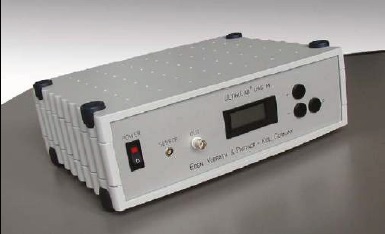

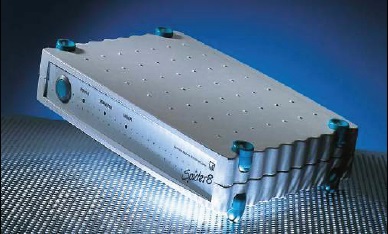

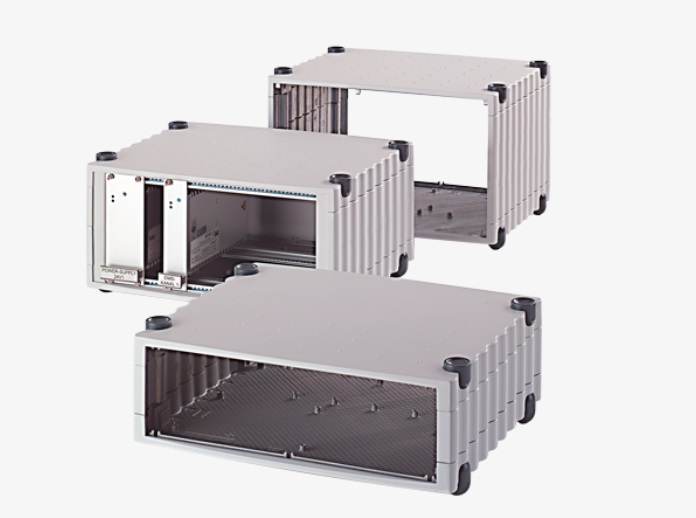

Корпуса Wavetronic опционально доступны в 4 различных типоразмерах с разной высотой. Передняя и задняя панели могут быть по запросу оснащены встроенными или привинченными направляющими для печатных плат. Отличительной чертой серии Wavetronic является возможность их штабелирования благодаря особым ножкам, расположенным по углам корпуса.
корпус - DIN EN 1706 EN AC-AlSi 12 (Fe)
боковые профили – DIN EN 573 EN AW-AlMgSi
порошковое, корпус – RAL 7035, светло-серый, ножки – RAL 7024; графитовый серый / корпус – RAL 9005, глубокий черный; ножки – RAL 3003, рубиновый красный
от -40°С до +80°С
корпуса с ножками снизу/сверху, передняя и задняя панели в комплект не входят, заказываются отдельно.
ЭМС-защита
IP 40
Технические данные
Артикул | Габариты , мм (В х Ш х Г) | Чертеж | Техлист | 3D |
---|---|---|---|---|
07.70 01 01 Аксессуары | 324 x 268 x 55 | |||
07.70 00 81 | Ножки | |||
07.70 00 82 | Ручка | |||
07.70 00 91 | Передняя панель 287 x 37 мм | |||
10.03 60 01 | Пружинные гайки M5, 8 шт. | |||
07.70 01 02 Аксессуары | 324 x 268 x 101 | |||
07.70 00 81 | Ножки | |||
07.70 00 82 | Ручка | |||
07.70 00 92 | Передняя панель 287 x 83 мм | |||
10.03 60 01 | Пружинные гайки M5, 8 шт. | |||
07.70 01 03 Аксессуары | 324 x 268 x 147 | |||
07.70 00 81 | Ножки | |||
07.70 00 82 | Ручка | |||
07.70 00 83 | Вставка 19" | |||
07.70 00 93 | Передняя панель 287 x 129 мм | |||
10.03 60 01 | Пружинные гайки M5, 8 шт. | |||
07.70 01 04 Аксессуары | 324 x 268 x 193.5 | |||
07.70 00 81 | Ножки | |||
07.70 00 82 | Ручка | |||
07.70 00 94 | Передняя панель 287 x 176 мм | |||
10.03 60 01 | Пружинные гайки M5, 8 шт. | |||
07.70 01 99 Аксессуары | 324 x 268 | |||
07.70 00 81 | Ножки | |||
07.70 00 82 | Ручка | |||
07.70 00 99 | Передняя панель 287 x 176 мм | |||
10.03 60 01 | Пружинные гайки M5, 8 шт | |||
07.70 02 01 Аксессуары | 324 x 268 x 55 | |||
07.70 00 81 | Ножки | |||
07.70 00 82 | Ручка | |||
07.70 00 91 | Передняя панель 287 x 37 мм | |||
10.03 60 01 | Пружинные гайки M5, 8 шт | |||
07.70 02 02 Аксессуары | 324 x 268 x 101 | |||
07.70 00 81 | Ножки | |||
07.70 00 82 | Ручка | |||
07.70 00 92 | Передняя панель 287 x 83 мм | |||
10.03 60 01 | Пружинные гайки M5, 8 шт | |||
07.70 02 03 Аксессуары | 324 x 268 x 147 | |||
07.70 00 81 | Ножки | |||
07.70 00 82 | Ручка | |||
07.70 00 83 | Вставка 19" | |||
07.70 00 93 | Передняя панель 287 x 129 мм | |||
10.03 60 01 | Пружинные гайки M5, 8 шт | |||
07.70 02 04 Аксессуары | 324 x 268 x 193.5 | |||
07.70 00 81 | Ножки | |||
07.70 00 82 | Ручка | |||
07.70 00 94 | Передняя панель 287 x 176 мм | |||
10.03 60 01 | Пружинные гайки M5, 8 шт | |||
07.70 02 99 Аксессуары | 324 x 268 | |||
07.70 00 81 | Ножки | |||
07.70 00 82 | Ручка | |||
07.70 00 99 | Передняя панель, размер по запросу | |||
10.03 60 01 | Пружинные гайки M5, 8 шт |
