- Алюминиевые корпуса для электронных приборов для установки 19” комплектующих
- Техника профилирования позволяет изготовить корпус любой необходимой длины

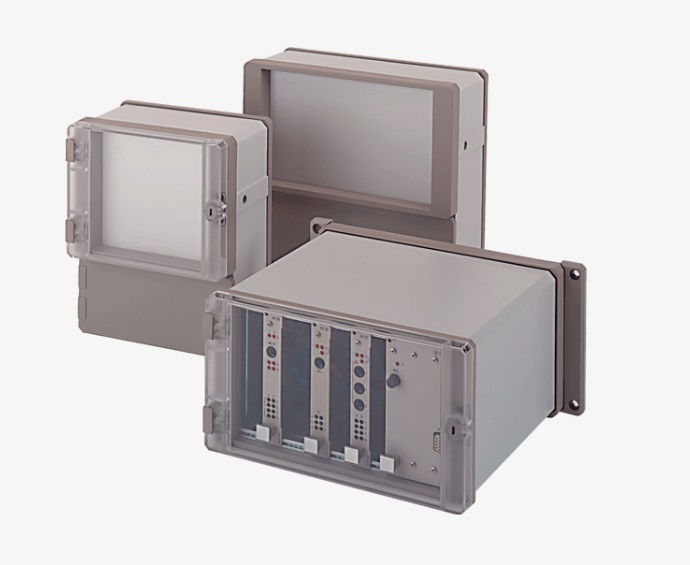

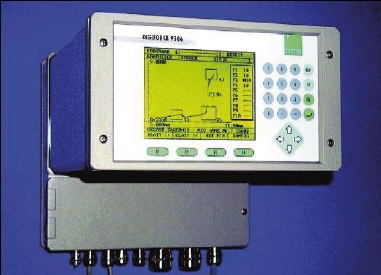

- Стандартное исполнение или исполнение с присоединяющимся отсеком
- Опционально доступен с прозрачной крышкой из поликарбоната
Корпуса для электронных приборов серии Profitronic 19
Корпуса для электронных приборов серии Profitronic 19 представляют собой 19-дюймовую корпусную систему для промышленного применения. Корпуса изготовлены из высокопрочного алюминия, имеют модульную конструкцию и степень защиты IP 65. Система доступна в более чем 40 типоразмерах и представляет собой идеальное решение вопроса защиты чувствительных контрольно-измерительных приборов.
Отличительной характерной чертой серии Profitronic 19 является возможность их установки на горизонтальную и вертикальную поверхности, а также использование в качестве панели управления.
Стандартная версия корпусов оснащена ЭМС-защитой, но по запросу возможно также исполнение с усиленной защитой от негативного влияния электромагнитных волн и уплотнителем.
В качестве основных преимуществ серии корпусов Profitronic 19можно выделить следующие:
- 19-дюймовая конструкция
- Удобный доступ к отсеку для проводов, расположенному на задней панели корпуса
- Передняя панель с дверцей для удобного доступа к внутренним компонентам
- Задние профили с резьбой
- Направляющие для печатных плат

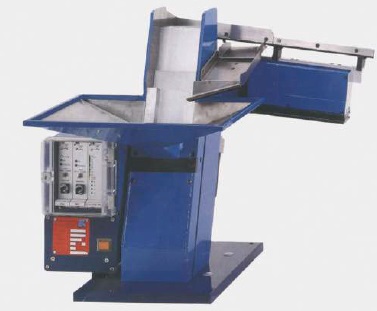

- Возможность фиксации к вертикальной поверхности

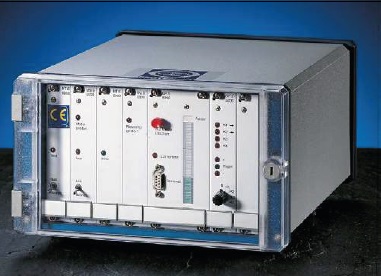

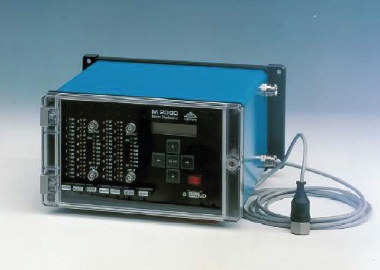

- Исполнение с передней прозрачной панелью, возможно исполнение с замком
- Передняя панель оснащена отверстиями с резьбой для фиксации компонентов
Материал:
корпус - DIN EN 573 EN AW-AlMgSi
Присоединительный отсек - DIN EN 1706 EN AC-AlSi 12 (Fe)
Покрытие:
порошковое, корпус и присоединяющийся отсек, цвет – RAL 7035, светло-серый; крышка корпуса и внешние крепления, цвет – RAL 7030, каменно-серый
Температурный диапазон:
с крышкой с уплотнителем - от -40°С до +80°С
с прозрачной крышкой - от -40°С до +70°С
Комплект поставки:
корпус с крышками из литого алюминия, присоединяющимся отсеком или смотровым окном; крепления в комплект не входят, поставляются отдельно.
По запросу:
ЭМС-защита
Степень защиты:
IP 65
Скачать опросный лист
Технические данные
| Артикул | Габариты , мм (В х Ш х Г) | Чертеж | Техлист | 3D |
|---|---|---|---|---|
| 07.19 11 00 Аксессуары | 148 x 270 x 241 | |||
| 07.00 00 10 | Направляющие для печатных плат, несменяемые | |||
| 07.00 00 11 | Направляющие для печатных плат, несменяемые | |||
| 07.00 00 17 | Замок с фиксацией для установки вставки | |||
| 07.00 01 00 | Наружные крепления для корпуса со вставкой, 2 шт. | |||
| 07.19 00 10 | Алюминиевый профиль (Z-образная шина) | |||
| 07.19 00 20 | Изоляционная полоса для крепления плат шины | |||
| 07.19 00 30 | Монтажная плата для вставки (версия 19 TE) | |||
| 07.19 11 01 Аксессуары | 148 x 310 x 241 | |||
| 07.00 00 10 | Направляющие для печатных плат, несменяемые | |||
| 07.00 00 11 | Направляющие для печатных плат, несменяемые | |||
| 07.00 00 17 | Замок с фиксацией для установки вставки | |||
| 07.00 01 00 | Наружные крепления для корпуса со вставкой, 2 шт. | |||
| 07.19 00 10 | Алюминиевый профиль (Z-образная шина) | |||
| 07.19 00 20 | Изоляционная полоса для крепления плат шины | |||
| 07.19 00 30 | Монтажная плата для вставки (версия 19 TE) | |||
| 07.19 12 00 Аксессуары | 148 x 249 x 149 | |||
| 07.00 00 10 | Направляющие для печатных плат, несменяемые | |||
| 07.00 00 11 | Направляющие для печатных плат, несменяемые | |||
| 07.00 02 00 | Наружные крепления для корпуса без вставки, 2 шт. | |||
| 07.19 00 10 | Алюминиевый профиль (Z-образная шина) | |||
| 07.19 00 20 | Изоляционная полоса для крепления плат шины | |||
| 07.70 00 81 | Ножки | |||
| 10.07 00 19 | Настольные ножки | |||
| 07.19 21 00 Аксессуары | 148 x 285 x 241 | |||
| 07.00 00 10 | Направляющие для печатных плат, несменяемые | |||
| 07.00 00 11 | Направляющие для печатных плат, несменяемые | |||
| 07.00 00 17 | Замок с фиксацией для установки вставки | |||
| 07.00 00 18 | Замок с поворотной ручкой для прозрачного окна | |||
| 07.00 00 19 | Цилиндрический замок для прозрачного окна | |||
| 07.00 01 00 | Наружные крепления для корпуса со вставкой, 2 шт. | |||
| 07.19 00 10 | Алюминиевый профиль (Z-образная шина) | |||
| 07.19 00 20 | Изоляционная полоса для крепления плат шины | |||
| 07.19 00 30 | Монтажная плата для вставки (версия 19 TE) | |||
| 07.19 21 01 Аксессуары | 148 x 325 x 241 | |||
| 07.00 00 10 | Направляющие для печатных плат, несменяемые | |||
| 07.00 00 11 | Направляющие для печатных плат, несменяемые | |||
| 07.00 00 17 | Замок с фиксацией для установки вставки | |||
| 07.00 00 18 | Замок с поворотной ручкой для прозрачного окна | |||
| 07.00 00 19 | Цилиндрический замок для прозрачного окна | |||
| 07.00 01 00 | Наружные крепления для корпуса со вставкой, 2 шт. | |||
| 07.19 00 10 | Алюминиевый профиль (Z-образная шина) | |||
| 07.19 00 20 | Изоляционная полоса для крепления плат шины | |||
| 07.19 00 30 | Монтажная плата для вставки (версия 19 TE) | |||
| 07.19 22 00 Аксессуары | 148 x 264 x 149 | |||
| 07.00 00 10 | Направляющие для печатных плат, несменяемые | |||
| 07.00 00 11 | Направляющие для печатных плат, несменяемые | |||
| 07.00 00 18 | Замок с поворотной ручкой для прозрачного окна | |||
| 07.00 00 19 | Цилиндрический замок для прозрачного окна | |||
| 07.00 02 00 | Наружные крепления для корпуса без вставки, 2 шт. | |||
| 07.19 00 10 | Алюминиевый профиль (Z-образная шина) | |||
| 07.19 00 20 | Изоляционная полоса для крепления плат шины | |||
| 07.70 00 81 | Ножки | |||
| 10.07 00 19 | Настольные ножки | |||
| 07.19 23 00 Аксессуары | 148 x 92 x 241 | |||
| 07.00 00 17 | Замок с фиксацией для установки вставки | |||
| 07.00 00 18 | Замок с поворотной ручкой для прозрачного окна | |||
| 07.00 00 19 | Цилиндрический замок для прозрачного окна | |||
| 07.00 01 00 | Наружные крепления для корпуса со вставкой, 2 шт. | |||
| 07.00 02 00 | Наружные крепления для корпуса без вставки, 2 шт. | |||
| 07.19 00 30 | Монтажная плата для вставки (версия 19 TE) | |||
| 07.19 23 01 Аксессуары | 148 x 132 x 241 | |||
| 07.00 00 17 | Замок с фиксацией для установки вставки | |||
| 07.00 00 18 | Замок с поворотной ручкой для прозрачного окна | |||
| 07.00 00 19 | Цилиндрический замок для прозрачного окна | |||
| 07.00 01 00 | Наружные крепления для корпуса со вставкой, 2 шт. | |||
| 07.19 00 30 | Монтажная плата для вставки (версия 19 TE) | |||
| 07.19 31 00 Аксессуары | 148 x 280 x 241 | |||
| 07.00 00 10 | Направляющие для печатных плат, несменяемые | |||
| 07.00 00 11 | Направляющие для печатных плат, несменяемые | |||
| 07.00 00 17 | Замок с фиксацией для установки вставки | |||
| 07.00 01 00 | Наружные крепления для корпуса со вставкой, 2 шт. | |||
| 07.19 00 10 | Алюминиевый профиль (Z-образная шина) | |||
| 07.19 00 20 | Изоляционная полоса для крепления плат шины | |||
| 07.19 00 30 | Монтажная плата для вставки (версия 19 TE) | |||
| 07.19 31 01 Аксессуары | 148 x 320 x 241 | |||
| 07.00 00 10 | Направляющие для печатных плат, несменяемые | |||
| 07.00 00 11 | Направляющие для печатных плат, несменяемые | |||
| 07.00 00 17 | Замок с фиксацией для установки вставки | |||
| 07.00 01 00 | Наружные крепления для корпуса со вставкой, 2 шт. | |||
| 07.19 00 10 | Алюминиевый профиль (Z-образная шина) | |||
| 07.19 00 20 | Изоляционная полоса для крепления плат шины | |||
| 07.19 00 30 | Монтажная плата для вставки (версия 19 TE) | |||
| 07.19 32 00 Аксессуары | 148 x 259 x 149 | |||
| 07.00 00 10 | Направляющие для печатных плат, несменяемые | |||
| 07.00 00 11 | Направляющие для печатных плат, несменяемые | |||
| 07.00 02 00 | Наружные крепления для корпуса без вставки, 2 шт. | |||
| 07.19 00 10 | Алюминиевый профиль (Z-образная шина) | |||
| 07.19 00 20 | Изоляционная полоса для крепления плат шины | |||
| 07.70 00 81 | Ножки | |||
| 10.07 00 19 | Настольные ножки | |||
| 07.19 33 00 Аксессуары | 148 x 77 x 241 | |||
| 07.00 00 17 | Замок с фиксацией для установки вставки | |||
| 07.00 01 00 | Наружные крепления для корпуса со вставкой, 2 шт. | |||
| 07.19 00 30 | Монтажная плата для вставки (версия 19 TE) | |||
| 07.19 33 01 Аксессуары | 148 x 117 x 241 | |||
| 07.00 00 17 | Замок с фиксацией для установки вставки | |||
| 07.00 01 00 | Наружные крепления для корпуса со вставкой, 2 шт. | |||
| 07.19 00 30 | Монтажная плата для вставки (версия 19 TE) | |||
| 07.28 11 00 Аксессуары | 191 x 270 x 241 | |||
| 07.00 00 10 | Направляющие для печатных плат, несменяемые | |||
| 07.00 00 11 | Направляющие для печатных плат, несменяемые | |||
| 07.00 00 17 | Замок с фиксацией для установки вставки | |||
| 07.00 01 00 | Наружные крепления для корпуса со вставкой, 2 шт. | |||
| 07.28 00 10 | Алюминиевый профиль (Z-образная шина) | |||
| 07.28 00 20 | Изоляционная полоса для крепления плат шины | |||
| 07.28 00 30 | Монтажная плата для вставки (версия 28 TE) | |||
| 07.28 11 01 Аксессуары | 191 x 310 x 241 | |||
| 07.00 00 10 | Направляющие для печатных плат, несменяемые | |||
| 07.00 00 11 | Направляющие для печатных плат, несменяемые | |||
| 07.00 00 17 | Замок с фиксацией для установки вставки | |||
| 07.00 01 00 | Наружные крепления для корпуса со вставкой, 2 шт. | |||
| 07.28 00 10 | Алюминиевый профиль (Z-образная шина) | |||
| 07.28 00 20 | Изоляционная полоса для крепления плат шины | |||
| 07.28 00 30 | Монтажная плата для вставки (версия 28 TE) | |||
| 07.28 12 00 Аксессуары | 191 x 249 x 149 | |||
| 07.00 00 10 | Направляющие для печатных плат, несменяемые | |||
| 07.00 00 11 | Направляющие для печатных плат, несменяемые | |||
| 07.00 02 00 | Наружные крепления для корпуса со вставкой, 2 шт. | |||
| 07.28 00 10 | Алюминиевый профиль (Z-образная шина) | |||
| 07.28 00 20 | Изоляционная полоса для крепления плат шины | |||
| 07.70 00 81 | Ножки | |||
| 10.07 00 19 | Настольные ножки | |||
| 07.28 21 00 Аксессуары | 191 x 285 x 241 | |||
| 07.00 00 10 | Направляющие для печатных плат, несменяемые | |||
| 07.00 00 11 | Направляющие для печатных плат, несменяемые | |||
| 07.00 00 17 | Замок с фиксацией для установки вставки | |||
| 07.00 00 18 | Замок с поворотной ручкой для прозрачного окна | |||
| 07.00 00 19 | Цилиндрический замок для прозрачного окна | |||
| 07.00 01 00 | Наружные крепления для корпуса со вставкой, 2 шт. | |||
| 07.28 00 10 | Алюминиевый профиль (Z-образная шина) | |||
| 07.28 00 20 | Изоляционная полоса для крепления плат шины | |||
| 07.28 00 30 | Монтажная плата для вставки (версия 28 TE) | |||
| 07.28 21 01 Аксессуары | 191 x 325 x 241 | |||
| 07.00 00 10 | Направляющие для печатных плат, несменяемые | |||
| 07.00 00 11 | Направляющие для печатных плат, несменяемые | |||
| 07.00 00 17 | Замок с фиксацией для установки вставки | |||
| 07.00 00 18 | Замок с поворотной ручкой для прозрачного окна | |||
| 07.00 00 19 | Цилиндрический замок для прозрачного окна | |||
| 07.00 01 00 | Наружные крепления для корпуса со вставкой, 2 шт. | |||
| 07.28 00 10 | Алюминиевый профиль (Z-образная шина) | |||
| 07.28 00 20 | Изоляционная полоса для крепления плат шины | |||
| 07.28 00 30 | Монтажная плата для вставки (версия 28 TE) | |||
| 07.28 22 00 Аксессуары | 191 x 264 x 149 | |||
| 07.00 00 10 | Направляющие для печатных плат, несменяемые | |||
| 07.00 00 11 | Направляющие для печатных плат, несменяемые | |||
| 07.00 00 18 | Замок с поворотной ручкой для прозрачного окна | |||
| 07.00 00 19 | Цилиндрический замок для прозрачного окна | |||
| 07.00 02 00 | Наружные крепления для корпуса без вставки, 2 шт. | |||
| 07.28 00 10 | Алюминиевый профиль (Z-образная шина) | |||
| 07.28 00 20 | Изоляционная полоса для крепления плат шины | |||
| 07.70 00 81 | Ножки | |||
| 10.07 00 19 | Настольные ножки | |||
| 07.28 23 00 Аксессуары | 191 x 92 x 241 | |||
| 07.00 00 17 | Замок с фиксацией для установки вставки | |||
| 07.00 00 18 | Замок с поворотной ручкой для прозрачного окна | |||
| 07.00 00 19 | Цилиндрический замок для прозрачного окна | |||
| 07.00 01 00 | Наружные крепления для корпуса со вставкой, 2 шт. | |||
| 07.28 00 30 | Монтажная плата для вставки (версия 28 TE) | |||
| 07.28 23 01 Аксессуары | 191 x 132 x 241 | |||
| 07.00 00 17 | Замок с фиксацией для установки вставки | |||
| 07.00 00 18 | Замок с поворотной ручкой для прозрачного окна | |||
| 07.00 00 19 | Цилиндрический замок для прозрачного окна | |||
| 07.00 01 00 | Наружные крепления для корпуса со вставкой, 2 шт. | |||
| 07.28 00 30 | Монтажная плата для вставки (версия 28 TE) | |||
| 07.28 31 00 Аксессуары | 191 x 280 x 241 | |||
| 07.00 00 10 | Направляющие для печатных плат, несменяемые | |||
| 07.00 00 11 | Направляющие для печатных плат, несменяемые | |||
| 07.00 00 17 | Замок с фиксацией для установки вставки | |||
| 07.00 01 00 | Наружные крепления для корпуса со вставкой, 2 шт. | |||
| 07.28 00 10 | Алюминиевый профиль (Z-образная шина) | |||
| 07.28 00 20 | Изоляционная полоса для крепления плат шины | |||
| 07.28 00 30 | Монтажная плата для вставки (версия 28 TE) | |||
| 07.28 31 01 Аксессуары | 191 x 320 x 241 | |||
| 07.00 00 10 | Направляющие для печатных плат, несменяемые | |||
| 07.00 00 11 | Направляющие для печатных плат, несменяемые | |||
| 07.00 00 17 | Замок с фиксацией для установки вставки | |||
| 07.00 01 00 | Наружные крепления для корпуса со вставкой, 2 шт. | |||
| 07.28 00 10 | Алюминиевый профиль (Z-образная шина) | |||
| 07.28 00 20 | Изоляционная полоса для крепления плат шины | |||
| 07.28 00 30 | Монтажная плата для вставки (версия 28 TE) | |||
| 07.28 32 00 Аксессуары | 191 x 259 x 149 | |||
| 07.00 00 10 | Направляющие для печатных плат, несменяемые | |||
| 07.00 00 11 | Направляющие для печатных плат, несменяемые | |||
| 07.00 02 00 | Наружные крепления для корпуса без вставки, 2 шт.. | |||
| 07.28 00 10 | Алюминиевый профиль (Z-образная шина) | |||
| 07.28 00 20 | Изоляционная полоса для крепления плат шины | |||
| 07.70 00 81 | Ножки | |||
| 10.07 00 19 | Настольные ножки | |||
| 07.28 33 00 Аксессуары | 191 x 77 x 241 | |||
| 07.00 00 17 | Замок с фиксацией для установки вставки | |||
| 07.00 01 00 | Наружные крепления для корпуса со вставкой, 2 шт. | |||
| 07.28 00 30 | Монтажная плата для вставки (версия 28 TE) | |||
| 07.28 33 01 Аксессуары | 191 x 132 x 241 | |||
| 07.00 00 17 | Замок с фиксацией для установки вставки | |||
| 07.00 01 00 | Наружные крепления для корпуса со вставкой, 2 шт. | |||
| 07.28 00 30 | Монтажная плата для вставки (версия 28 TE) | |||
| 07.42 11 01 Аксессуары | 265 x 310 x 241 | |||
| 07.00 00 10 | Направляющие для печатных плат, несменяемые | |||
| 07.00 00 11 | Направляющие для печатных плат, несменяемые | |||
| 07.00 00 17 | Замок с фиксацией для установки вставки | |||
| 07.00 01 00 | Наружные крепления для корпуса со вставкой, 2 шт. | |||
| 07.42 00 10 | Алюминиевый профиль (Z-образная шина) | |||
| 07.42 00 20 | Изоляционная полоса для крепления плат шины | |||
| 07.42 00 30 | Монтажная плата для вставки (версия 42 TE) | |||
| 07.42 12 00 Аксессуары | 265 x 249 x 149 | |||
| 07.00 00 10 | Направляющие для печатных плат, несменяемые | |||
| 07.00 00 11 | Направляющие для печатных плат, несменяемые | |||
| 07.00 02 00 | Наружные крепления для корпуса без вставки, 2 шт. | |||
| 07.42 00 10 | Алюминиевый профиль (Z-образная шина) | |||
| 07.42 00 20 | Изоляционная полоса для крепления плат шины | |||
| 07.70 00 81 | Ножки | |||
| 10.07 00 19 | Настольные ножки | |||
| 07.42 21 01 Аксессуары | 265 x 325 x 241 | |||
| 07.00 00 10 | Направляющие для печатных плат, несменяемые | |||
| 07.00 00 11 | Направляющие для печатных плат, несменяемые | |||
| 07.00 00 17 | Замок с фиксацией для установки вставки | |||
| 07.00 00 18 | Замок с поворотной ручкой для прозрачного окна | |||
| 07.00 00 19 | Цилиндрический замок для прозрачного окна | |||
| 07.00 01 00 | Наружные крепления для корпуса со вставкой, 2 шт. | |||
| 07.42 00 10 | Алюминиевый профиль (Z-образная шина) | |||
| 07.42 00 20 | Изоляционная полоса для крепления плат шины | |||
| 07.42 00 30 | Монтажная плата для вставки (версия 42 TE) | |||
| 07.42 22 00 Аксессуары | 265 x 264 x 149 | |||
| 07.00 00 10 | Направляющие для печатных плат, несменяемые | |||
| 07.00 00 11 | Направляющие для печатных плат, несменяемые | |||
| 07.00 00 18 | Замок с поворотной ручкой для прозрачного окна | |||
| 07.00 00 19 | Цилиндрический замок для прозрачного окна | |||
| 07.00 02 00 | Наружные крепления для корпуса без вставки, 2 шт. | |||
| 07.42 00 10 | Алюминиевый профиль (Z-образная шина) | |||
| 07.42 00 20 | Изоляционная полоса для крепления плат шины | |||
| 07.70 00 81 | Ножки | |||
| 10.07 00 19 | Настольные ножки | |||
| 07.42 23 01 Аксессуары | 265 x 132 x 241 | |||
| 07.00 00 17 | Замок с фиксацией для установки вставки | |||
| 07.00 00 18 | Замок с поворотной ручкой для прозрачного окна | |||
| 07.00 00 19 | Цилиндрический замок для прозрачного окна | |||
| 07.00 01 00 | Наружные крепления для корпуса со вставкой, 2 шт. | |||
| 07.42 00 30 | Монтажная плата для вставки (версия 42 TE) | |||
| 07.42 31 01 Аксессуары | 265 x 320 x 241 | |||
| 07.00 00 10 | Направляющие для печатных плат, несменяемые | |||
| 07.00 00 11 | Направляющие для печатных плат, несменяемые | |||
| 07.00 00 17 | Замок с фиксацией для установки вставки | |||
| 07.00 01 00 | Наружные крепления для корпуса со вставкой, 2 шт. | |||
| 07.42 00 10 | Алюминиевый профиль (Z-образная шина) | |||
| 07.42 00 20 | Изоляционная полоса для крепления плат шины | |||
| 07.42 00 30 | Монтажная плата для вставки (версия 42 TE) | |||
| 07.42 32 00 Аксессуары | 265 x 259 x 149 | |||
| 07.00 00 10 | Направляющие для печатных плат, несменяемые | |||
| 07.00 00 11 | Направляющие для печатных плат, несменяемые | |||
| 07.00 02 00 | Наружные крепления для корпуса без вставки, 2 шт. | |||
| 07.42 00 10 | Алюминиевый профиль (Z-образная шина) | |||
| 07.42 00 20 | Изоляционная полоса для крепления плат шины | |||
| 07.70 00 81 | Ножки | |||
| 10.07 00 19 | Настольные ножки | |||
| 07.42 33 01 Аксессуары | 265 x 132 x 241 | |||
| 07.00 00 17 | Замок с фиксацией для установки вставки | |||
| 07.00 01 00 | Наружные крепления для корпуса со вставкой, 2 шт. | |||
| 07.42 00 30 | Монтажная плата для вставки (версия 42 TE) | |||
Свяжитесь с нашими специалистами по телефону +7 (727) 385-62-07 или напишите нам: orders@fmk-systems.kz
Республика Казахстан, г. Алматы, Алмалинский район, улица Айтеке би, здание 187, офис 313
Вам также подойдет
Мы также поставляем
Наши заказчики
Заказать звонок
Обратная связь
Заполните контактную форму и наш специалист свяжется с Вами
в ближайшее время!
Спасибо
Ваша заявка отправлена
В ближайшее время наш специалист с вами свяжется
